HAL_flash 数据备份与读取

为了保存工作状态 长按关机后或者30分钟后断电在这个操作前先保存状态 下次开机时直接读取保存内容

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39


#include "Flash_baup.h"


void SaveStateToFlash(uint8_t level, uint8_t reverse)
{
    // 解锁 Flash
    HAL_FLASH_Unlock();

    // 擦除 Flash 页
    FLASH_EraseInitTypeDef EraseInitStruct;
    uint32_t PageError = 0;
    EraseInitStruct.TypeErase = FLASH_TYPEERASE_PAGES;
    EraseInitStruct.PageAddress = FLASH_USER_START_ADDR;
    EraseInitStruct.NbPages = 1;
    if (HAL_FLASHEx_Erase(&EraseInitStruct, &PageError) != HAL_OK)
    {
        // 错误处理
        Error_Handler();
    }

    // 写入当前档位和正反转状态
    uint32_t data = (level << 8) | reverse;
    __disable_irq();  // 加这个 是为了防止中断打断写入操作
    if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, FLASH_USER_START_ADDR, data) != HAL_OK)
    {
        // 错误处理
        Error_Handler();
    }
    __enable_irq();   // 使能中断
    // 锁定 Flash
    HAL_FLASH_Lock();
}

void LoadStateFromFlash(uint8_t *level, uint8_t *reverse)
{
    uint32_t data = *(__IO uint32_t*)FLASH_USER_START_ADDR;
    *level = (data >> 8) & 0xFF;
    *reverse = data & 0xFF;
}

头文件

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


#ifndef FLASH_BAUP_H
#define FLASH_BAUP_H

#include "stm32f0xx_hal.h"
#include "main.h"

// 定义 Flash 存储地址
#define FLASH_USER_START_ADDR   ((uint32_t)0x08007000)   /* Start @ of user Flash area, assuming 1KB per page and 128KB total Flash size */


// Flash 操作函数声明
void SaveStateToFlash(uint8_t level, uint8_t reverse);
void LoadStateFromFlash(uint8_t *level, uint8_t *reverse);


#endif // FLASH_BAUP_H

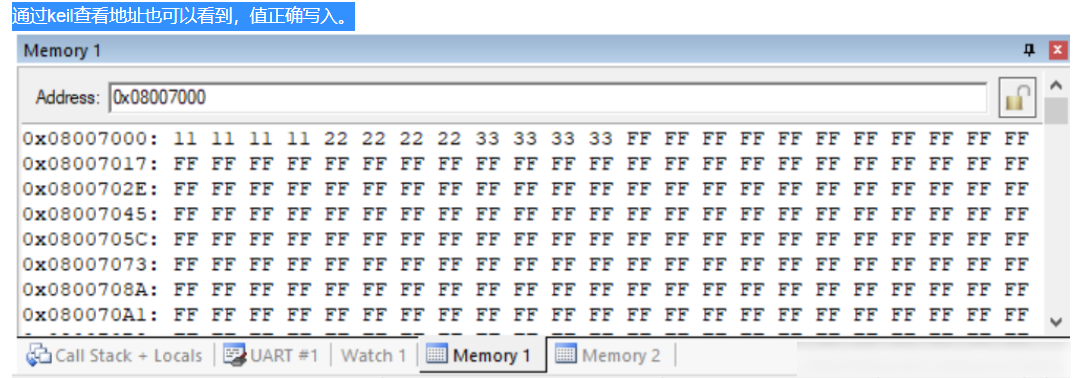

保存的是两个 uint8_t 的数据值得注意的是我们要注意地址存储的起始地址有讲究的最后通过 keil 也是能看到的如果资源紧张可以 debug 一下
